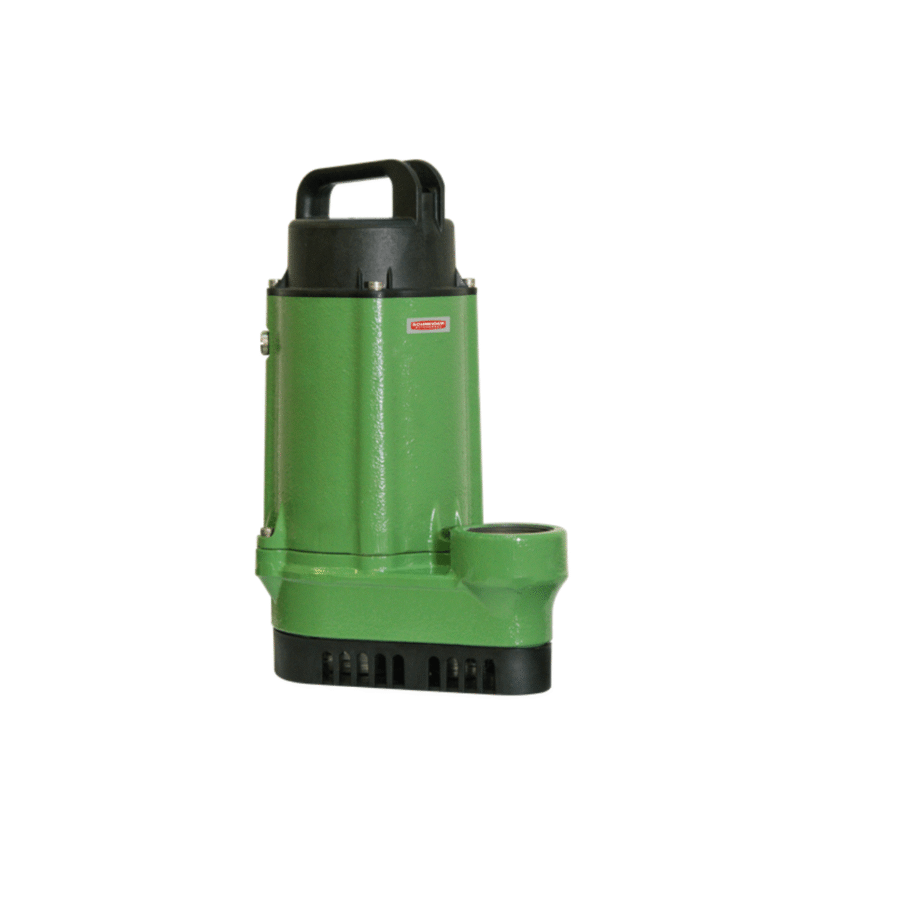

Bomba Drenagem Submersivel Schneider Brava EV10 1Cv 380V Trifasico

Bomba Drenagem Submersivel Schneider Brava EV10 1Cv 380V Trifasico

Aplicações Gerais

• Drenagem de águas servidas e pluviais
• Rebaixamento de lençol freático
• Fosso de elevadores de grãos
• Bombeamento de efluentes não fibrosos
• Indústrias, instalações comerciais e condomínios
• Estações elevatórias (modelos E/255/355/EV40)
• Estações de tratamento de efluentes (ETE) (modelos E/255/355/EV40)

Detalhes Técnicos

• Bocal roscado BSP
• Caracol da motobomba de ferro fundido cinzento GG-20
• Rotor semiaberto Vórtex:
• > de Noryl 30% fibra de vidro (modelos DV / EV até 1 cv)
• > de ferro fundido GG-25 para BRAVA 255 1/2 cv
• Rotor semiaberto de ferro fundido GG-25 (modelos D / E / EV40 / 255 (exceto 1/2 cv) / 355)
• Placa de fundo de ferro fundido:
• > GG-20 com borracha Neoprene (modelo D)
• > GG-20 (modelo E / EV40)
• > GG-15 (modelo 255 (exceto 1/2 cv) / 355)
• Selo mecânico:
• > constituído de aço inox AISI-304, buna N, hard carbon e cerâmica (modelos DV / EV / 255 1/2 cv)
• > duplo, constituído de aço inox AISI-304, buna N, grafite e cerâmica (modelos D / E / EV40 / 255 / 355)
• Motor elétrico:
• > IP-68, 2 polos, 60 Hz, refrigerado com óleo dielétrico, eixo de aço inox AISI-420 BRAVA DV / EV / D / E / EV40
• > IP-68, 4 polos, 60 Hz, refrigerado com óleo dielétrico, eixo de aço inox AISI-420 BRAVA 255 / 355
• As motobombas monofásicas possuem opção com boia elétrica para acionamento automático (modelos DV / EV / 255 1/2))
• Motor monofásico com proteção térmica (modelos DV / E / EV / 255 1/2 cv)
• Comprimento do cabo de ligação: 7 m (modelos DV / EV / 255 1/2 cv) e 10 m (modelos D / E / EV40 / 255 / 355)

Opções

• Selo mecânico: Buna N e carbeto de silício
• Comprimento do cabo: 25 metros

Importante

• A instalação elétrica deverá seguir as instruções da NBR 5410
• Vedada a utilização para bombeamento de água potável
• Realize a escorva da motobomba com o mesmo produto a ser bombeado.
• Instale a Série Brava de forma que o motor elétrico trabalhe completamente submerso.
• Os modelos que possuem boia elétrica para acionamento automático não devem operar em regime contínuo de funcionamento. Para o bombeamento em sistema contínuo é necessário a submergência total do produto
• Temperatura máxima do líquido bombeado: 40 °C
• Consulte o Manual de Instrução para outros cuidados operacionais
• Para bombeamento de água com material abrasivo, consulte a Fábrica


  Potencia	1Cv
  MODELO	Brava EV10
  APLICAÇÃO	Drenagem de águas servidas e pluviais, rebaixamento de lençol freático, drenagem de fosso de elevadores de grãos, bombeamento de efluentes não fibrosos, indústrias, instalações comerciais e condomínios, estações elevatórias (modelos E/EV40), estações de tratamento de efluentes (ETE) (modelos E/EV40).
  FREQUÊNCIA	60Hz
  FABRICANTE	Schneider
  ROTOR (mm)	108mm
  GARANTIA	18 meses
  RECALQUE (pol)	2”
  SELO MECÂNICO	Selo mecânico duplo, constituído de aço inox AISI-304, buna N, grafite e cerâmica
  MARCA MOTOR	IP-68
  TIPO DE MOTOR	Elétrico
  TEMPERÁTURA	Temperatura máxima do líquido bombeado: 40ºC
  ALTURA MIN (m.c.a) / VAZÃO LITROS POR HORA	2 Metros / 16.300 Litros Hora
  ALTURA MÁX (m.c.a) / VAZÃO LITROS POR HORA	16 Metros / 2.500 Litros Hora
  VAZÃO MÁXIMA	2 Metros / 16.300 Litros Hora
